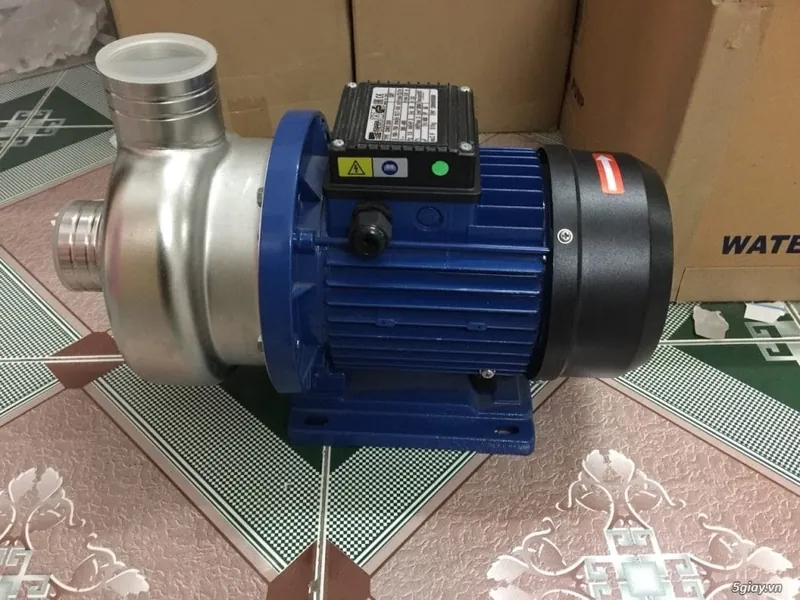

Thiết kế đường ống hút và đẩy cho bơm trục ngang quyết định trực tiếp tới hiệu suất, độ ổn định và tuổi thọ bơm. Đường ống sai là nguyên nhân hàng đầu gây xâm thực, e khí và tụt lưu lượng ở bơm ly tâm trục ngang. Bài viết hướng dẫn chọn đường kính, bố trí co cút, van và cách tránh túi khí cho hệ bơm công nghiệp lưu lượng 18–210 m³/h.
Mục lục
- 1. Nguyên tắc ống hút
- 2. Nguyên tắc ống đẩy
- 3. Van và phụ kiện cần thiết
- 4. Lỗi đường ống thường gặp
- 5. Giá tham khảo bơm trục ngang
- 6. Câu hỏi thường gặp
- 7. Liên hệ
1. Nguyên tắc ống hút
Ống hút là khâu nhạy cảm nhất. Nguyên tắc: đường kính ống hút nên lớn hơn cửa hút bơm một cấp để giảm tốc độ dòng (thường giữ dưới 1,5 m/s), ống càng ngắn và ít co cút càng tốt. Dùng côn thu lệch tâm (phần phẳng lên trên) ngay trước cửa hút để không tạo túi khí. Đầu hút ngập đủ sâu, tránh xoáy hút không khí. Tất cả những điều này nhằm giữ NPSHa > NPSHr + 0,5m cho bơm trục ngang.
Với hút dương (bể cao hơn bơm), bơm mồi dễ và chạy ổn định hơn nhiều so với hút âm; ưu tiên bố trí này khi có thể.
2. Nguyên tắc ống đẩy
Ống đẩy chọn tốc độ dòng 1,5–3 m/s để cân bằng giữa chi phí ống và tổn thất áp. Ống quá nhỏ làm tổn thất tăng nhanh, tốn điện và giảm lưu lượng; ống quá lớn lãng phí đầu tư. Ngay sau bơm nên có đoạn ống thẳng rồi mới tới van và co, giúp dòng ổn định.
Cột áp toàn phần cần cộng đủ tổn thất ống đẩy theo công thức cột áp = tổn thất hút + tổn thất đẩy + 25% dự phòng để chọn bơm không bị thiếu.
3. Van và phụ kiện cần thiết
Trên ống đẩy cần: van một chiều (chống nước búa và chảy ngược khi dừng bơm), van cổng để cô lập bảo trì, đồng hồ áp. Trên ống hút nên có van khóa để bảo trì (đặt sau côn thu), lưới lọc nếu nước bẩn, và tránh lắp van một chiều trên ống hút. Khớp nối mềm chống rung lắp cả hai phía để giảm truyền rung và bù giãn nở.
Giá đỡ ống phải độc lập với bơm để không dồn tải trọng ống lên mặt bích bơm gây lệch trục, rung và hỏng phớt.
4. Lỗi đường ống thường gặp
Các lỗi hay gặp: co cút sát cửa hút tạo dòng xoáy; dùng côn thu đồng tâm gây túi khí; ống hút rò khí ở gioăng làm bơm mất mồi; ống đẩy quá nhỏ; treo toàn bộ tải ống lên bơm. Những lỗi này gây e khí, xâm thực, rung và tụt lưu lượng dù bơm còn tốt.
Khắc phục: nâng đường kính hút, dùng côn lệch tâm, làm kín mối nối, đỡ ống riêng và bố trí đường thẳng đủ dài trước cửa hút.
Khi tính đường kính ống, hãy nhớ tổn thất ma sát tăng theo bình phương vận tốc dòng, nên tăng một cấp đường kính có thể giảm đáng kể tổn thất và tiền điện suốt vòng đời bơm. Với hệ có nguy cơ nước búa (đóng van nhanh, dừng bơm đột ngột), nên tính tới bình tích áp hoặc van một chiều đóng êm để bảo vệ đường ống và bơm. Ống hút dài nằm ngang cần dốc nhẹ về phía bơm để khí không đọng thành túi. Cuối cùng, luôn lắp van xả khí ở điểm cao của đường ống và van xả đáy ở điểm thấp để thuận tiện mồi nước, xả khí và vệ sinh, giúp bơm khởi động ổn định mỗi lần vận hành.
5. Giá tham khảo bơm trục ngang
Giá bơm ly tâm trục ngang tùy công suất & thương hiệu (lưu lượng, cột áp, vật liệu gang hay inox, động cơ 3 pha 380V…). Vui lòng xem bảng giá bên dưới hoặc gọi hotline 0966.958.320 để nhận báo giá chính xác theo model.
| Dòng / Công suất | Lưu lượng | Cột áp | Giá tham khảo |
|---|---|---|---|
| 1,5–2,2kW | 18–24 m³/h | 15–16 m | 5.640.000 – 11.880.000đ |
| 3–4kW | 27–72 m³/h | 12–30 m | 6.840.000 – 13.500.000đ |
| 5,5–7,5kW | 24–108 m³/h | 14–59 m | 11.400.000 – 26.640.000đ |
| ≥11kW (công nghiệp) | 24–210 m³/h | 16–83 m | 16.800.000 – 108.000.000đ |
| Thân inox 3M 1,5–7,5kW | 20–132 m³/h | 8–51 m | 8.640.000 – 34.680.000đ |
6. Câu hỏi thường gặp (FAQ)
Ống hút nên lớn hơn ống đẩy đúng không?
Đúng, ống hút thường lớn hơn một cấp so với ống đẩy để giảm tốc độ dòng và bảo đảm NPSHa.
Vì sao không lắp van một chiều trên ống hút?
Vì gây thêm tổn thất và giảm NPSHa; van một chiều nên đặt trên ống đẩy.
Côn thu ở cửa hút nên đồng tâm hay lệch tâm?
Lệch tâm với mặt phẳng phía trên để tránh tạo túi khí gây e khí bơm.
Có cần đỡ ống riêng không?
Có, để không dồn tải trọng ống lên bơm gây lệch trục, rung và hỏng phớt.
Tư vấn thiết kế đường ống ở đâu?
Gọi hotline 0966.958.320 để được kỹ sư tư vấn bố trí ống hút–đẩy phù hợp.
