Chọn bơm trục ngang theo hai số: lưu lượng cần Q (m³/h) và cột áp tổng H (m) gồm chênh cao, áp dư đầu ra và tổn thất ống. Đặt điểm (Q, H) lên đường đặc tính của model, chọn máy có điểm này nằm trong vùng làm việc hãng khuyến cáo, gần điểm hiệu suất cao nhất (BEP), không lấy máy quá cỡ.

Bài viết đi lần lượt: xác định lưu lượng, tính cột áp tổng, đọc đường đặc tính, chọn mức dư, rồi đối chiếu các model Perotac CM ở cuối bài.

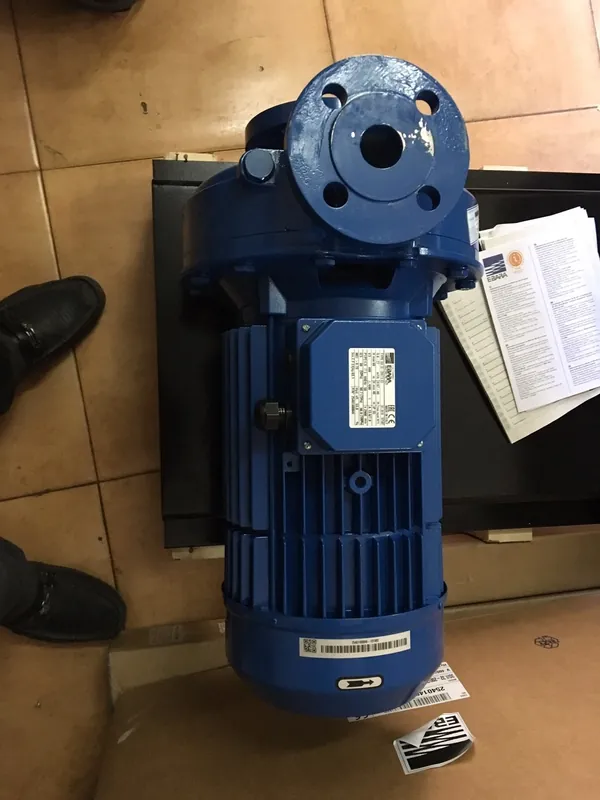

Bơm trục ngang Perotac dòng CM
Bơm trục ngang Perotac dòng CM

1. Xác định lưu lượng cần thiết

Lưu lượng (Q, m³/h) là lượng nước hệ cần trong một giờ lúc cao điểm. Hệ cấp nước tính theo số thiết bị dùng đồng thời; hệ làm mát tính theo tải nhiệt. Các nhánh dùng luân phiên thì không cộng tổng lý thuyết. Q xác định sai làm bơm chạy lệch khỏi vùng làm việc: lệch về phía lưu lượng lớn dễ quá tải động cơ, lệch về phía lưu lượng nhỏ làm máy rung và nóng. Chọn bơm trục ngang có dải lưu lượng phủ đúng nhu cầu thực.

2. Tính cột áp tổng

Cột áp (H, m) gồm: chiều cao hình học (chênh cao từ mặt nước hút tới điểm xả), tổn thất ma sát trong ống–van–phụ kiện, và áp làm việc yêu cầu tại điểm cuối. Công thức: cột áp = chênh cao + tổn thất ống, van và phụ kiện tại lưu lượng thiết kế + cột áp yêu cầu tại điểm cuối. Phần dự phòng, nếu cần, phải dựa trên điều kiện vận hành và mức bất định của hệ thống, không mặc định cộng một tỷ lệ cố định. Ống dài, nhiều co cút làm tổn thất tăng mạnh nên cần tính kỹ.

Cần tư vấn chọn máy cho đúng việc? Gọi hoặc nhắn Zalo để được hỗ trợ.

3. Đọc đường đặc tính và điểm hiệu suất cao nhất

Mỗi bơm có đường đặc tính Q–H: lưu lượng tăng thì cột áp giảm. Trên bảng thông số, lưu lượng và cột áp đọc theo cặp. Ví dụ Perotac CM50-200/11 có cột áp tối đa 57,5 m khi lưu lượng gần bằng 0, còn 50 m ở 48 m³/h, 40 m ở 72 m³/h và 29 m ở 90 m³/h, điểm cuối bảng. Cột áp tối đa và lưu lượng ở điểm cuối bảng không xảy ra cùng lúc.

Điểm giao giữa đường đặc tính bơm và đường đặc tính hệ thống là điểm làm việc thực tế. Chọn bơm sao cho điểm này nằm trong vùng làm việc hãng khuyến cáo, gần điểm hiệu suất cao nhất. Đồng thời đối chiếu đường cột áp hút yêu cầu của bơm in trên đường đặc tính: cột áp hút thực có của hệ phải lớn hơn tại điểm làm việc, thiếu thì bơm bị xâm thực, kêu lạo xạo như đang hút sỏi.

4. Chọn dư hợp lý, tránh quá cỡ

Bơm chọn dư quá nhiều sẽ chạy lệch về phía lưu lượng nhỏ và phải bóp van; phần cột áp dư bị van tiêu tán thành nhiệt và tiếng ồn, tốn điện. Phần dư cột áp chỉ nên đủ bù mức bất định của số liệu tổn thất. Tải thay đổi nhiều thì cân nhắc biến tần hoặc nhiều máy, nhưng lưu lượng của cụm chạy song song phải tra trên đường đặc tính chung.

Với hệ cải tạo, đo áp đầu đẩy, áp đầu hút và lưu lượng thực tế rồi so với đường đặc tính để biết bơm đang chạy ở đâu; bơm phải bóp van nhiều để giảm lưu lượng là dấu hiệu quá cỡ. Sau lắp đặt, ghi lại dòng điện, áp và lưu lượng để đối chiếu về sau.

5. Báo giá bơm trục ngang

Giá từng model thay đổi theo thời điểm; anh/chị gọi 0966958320 hoặc xem trang sản phẩm để nhận báo giá.

Ví dụ model trục ngang theo dải Q–H

Các model Perotac thân gang trải từ nhỏ tới lớn; điểm cuối đường đặc tính cho thấy model nào còn đủ cột áp ở lưu lượng bạn cần.

  • Perotac CM32-200/4 — 4 kW, 3 pha 380 V, cột áp tối đa 54,5 m, cuối đường đặc tính 27 m³/h ở 28 m, họng hút/xả DN50/DN32.
  • Perotac CM50-200/11 — 11 kW, 3 pha 380 V, cột áp tối đa 57,5 m, cuối đường đặc tính 90 m³/h ở 29 m, họng hút/xả DN65/DN50.
  • Perotac CM80-160/22 — 22 kW, 3 pha 380 V, cột áp tối đa 44 m, cuối đường đặc tính 210 m³/h ở 28,5 m, họng hút/xả DN100/DN80.

6. Câu hỏi thường gặp (FAQ)

Bơm ly tâm trục ngang là gì?

Là bơm đặt cạn có trục nằm ngang, cánh quay hút nước vào tâm và đẩy ra họng xả. Dòng CM dùng cho cấp nước nhà xưởng và tuần hoàn nước làm mát.

Chọn bơm dư cột áp bao nhiêu là hợp lý?

Chỉ dư vừa đủ bù mức bất định của số liệu tổn thất; dư nhiều làm bơm chạy lệch khỏi vùng làm việc, tốn điện và rung.

Điểm làm việc nên nằm ở đâu trên đường đặc tính?

Trong vùng làm việc hãng khuyến cáo, gần điểm hiệu suất cao nhất.

Cột áp tính gồm những gì?

Gồm chiều cao hình học, tổn thất ống – van tại lưu lượng thiết kế và cột áp tương đương áp yêu cầu tại điểm cuối. Không mặc định cộng một tỷ lệ dự phòng cho mọi hệ thống.

Vì sao bơm quá to lại hại?

Máy chạy lệch về phía lưu lượng nhỏ, phải bóp van nên tốn điện, máy rung và nóng.

Nhờ tư vấn chọn bơm ở đâu?

Gọi hotline 0966.958.320 để kỹ sư tính điểm làm việc và chọn model phù hợp.
