Bơm trục ngang cấp nước lò hơi: cột áp, chống xâm thực, vật liệu

Cập nhật: 22/10/2026

Bơm cấp nước lò hơi phải có cột áp lớn hơn áp suất làm việc của lò cộng tổn thất ống, lưu lượng theo sản lượng hơi, và nhiệt độ nước nằm trong giới hạn chất lỏng của dòng bơm. Bài đối chiếu một số model trục ngang một tầng cánh dòng CM và 3M, ví dụ Perotac CM65-250/37 có cột áp tối đa 92 m; điểm làm việc nằm ngoài đường đặc tính của các model trên web thì gọi kỹ thuật kiểm riêng.

Bài viết đi lần lượt: yêu cầu của bơm cấp lò hơi, cách tính lưu lượng và cột áp, chống xâm thực khi nước nóng, vật liệu và lắp đặt, rồi đọc thông số các model để đối chiếu.

Mục lục

1. Yêu cầu đặc thù của bơm cấp lò hơi

Theo nguyên tắc chung của hệ lò hơi, nước cấp lò hơi lấy từ bể nước cấp ở nhiệt độ cao và được bơm vào lò đang chịu áp suất hơi, nên bơm phải tạo cột áp lớn hơn áp suất làm việc của lò. Lò nhỏ cần lưu lượng nhỏ nhưng cột áp cao.

maybomtk.com có bán bơm trục ngang nhiều tầng cánh (Perotac MHI, 2CDX), nhưng bài này chỉ đối chiếu các model bơm trục ngang một tầng cánh dòng CM và 3M. Model một tầng cánh chỉ dùng được khi tổng cột áp tính ra nằm trong đường đặc tính của model. Nước nóng làm áp suất tại cửa hút dễ tụt tới mức nước hóa hơi, nên khâu hút phải bố trí kỹ (mục 3).

2. Tính lưu lượng và cột áp

Theo nguyên tắc chung, lưu lượng nước cấp phải bù được lượng hơi sinh ra cộng phần xả đáy, lấy theo số liệu của nhà sản xuất lò.

Cột áp bơm = áp suất làm việc của lò đổi ra mét cột nước + tổn thất đường ống và van tại lưu lượng thiết kế + chênh cao hình học; phần dự phòng lấy theo yêu cầu của nhà sản xuất lò, không cộng một tỷ lệ cố định. Cặp lưu lượng – tổng cột áp nằm ngoài đường đặc tính của các model CM và 3M thì không chọn được model một tầng cánh cho vị trí này. Các model trong bài chạy điện 3 pha 380–415 V.

Cần tư vấn chọn máy cho đúng việc? Gọi hoặc nhắn Zalo để được hỗ trợ.

Gọi 0966 958 320 Nhắn Zalo

3. Chống xâm thực khi nước nóng

Theo nguyên tắc chung, nước càng nóng thì áp suất hóa hơi càng cao, nên áp suất tại cửa hút dễ tụt xuống dưới mức này; khi đó nước sinh bọt, bọt vỡ trên mặt cánh gây rỗ kim loại, gọi là xâm thực. Cột áp hút thực có của hệ phải lớn hơn cột áp hút yêu cầu của bơm in trên đường đặc tính. Cách bảo đảm: đặt bể nước cấp cao hơn bơm, ống hút ngắn và lớn, tránh co cút và van trên đường hút.

Xâm thực ở bơm cấp lò hơi làm gián đoạn cấp nước và rỗ cánh; cảnh báo mức nước lò và liên động bảo vệ làm theo thiết kế của lò.

4. Chọn vật liệu và lắp đặt

Nhiệt độ nước cấp phải nằm trong giới hạn chất lỏng của model được chọn; báo trước nhiệt độ nước để kỹ thuật kiểm giới hạn nhiệt và chọn phớt cơ khí chịu nhiệt. Dòng Aquaris 3M có áp làm việc tối đa 16 bar. Dòng 3M có đầu bơm inox 304, dùng cho nước sạch, nước đã xử lý, nước RO. Nên có một máy dự phòng cùng thông số; mỗi máy có van chặn ở đường hút và đường đẩy, thêm van một chiều sau cửa xả.

Lắp khớp nối mềm ở hai phía bơm và đồng hồ áp trên ống đẩy. Đường ống nước nóng cần giá đỡ riêng để tải ống và giãn nở nhiệt không dồn lên mặt bích bơm.

5. Báo giá bơm trục ngang

Giá từng model thay đổi theo thời điểm; anh/chị gọi 0966958320 hoặc xem trang sản phẩm để nhận báo giá.

Model cột áp cao để đối chiếu

Các model trục ngang một tầng cánh dưới đây để đối chiếu, chỉ dùng khi cặp lưu lượng – tổng cột áp nằm trong đường đặc tính của model. Đọc theo cặp: Perotac CM40-250/15 có cột áp tối đa 84,5 m khi lưu lượng gần bằng 0, còn 61 m ở 48 m³/h. Khi hỏi cho lò hơi, gửi kèm áp suất lò và nhiệt độ nước cấp để kiểm cột áp, phớt và giới hạn nhiệt.

Perotac CM40-200/7.5 — 7,5 kW, 3 pha 380 V, cột áp tối đa 57 m, cuối đường đặc tính 48 m³/h ở 36,5 m, họng hút/xả DN65/DN40.
Perotac CM40-250/15 — 15 kW, 3 pha 380 V, cột áp tối đa 84,5 m, cuối đường đặc tính 48 m³/h ở 61 m, họng hút/xả DN65/DN40.
Aquaris 3M32-200/5.5 — 5,5 kW, 3 pha 380 V, cột áp tối đa 70,5 m, cuối đường đặc tính 24 m³/h ở 51 m, họng hút/xả DN50/DN32. Đầu bơm inox.
Perotac CM50-250/22 — 22 kW, 3 pha 380 V, cột áp tối đa 89,5 m, cuối đường đặc tính 90 m³/h ở 57 m, họng hút/xả DN65/DN50.

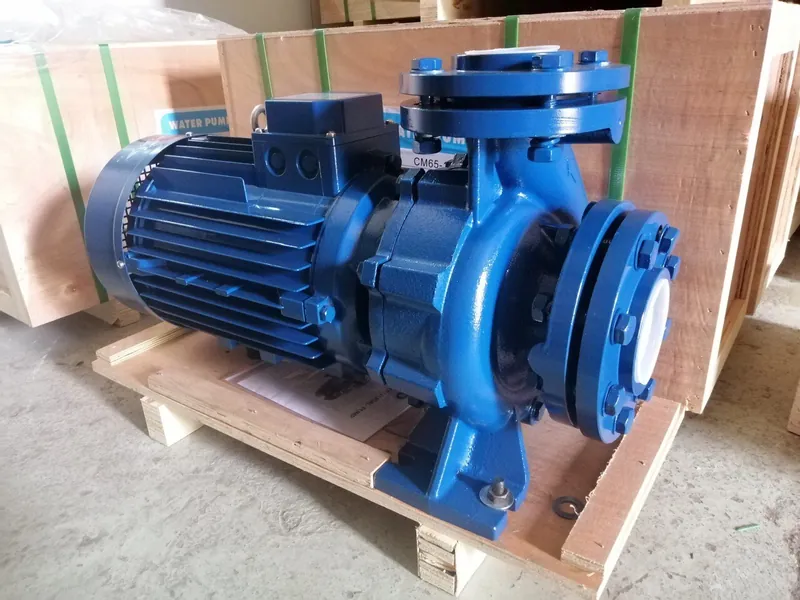

Perotac CM65-250/37 — 37 kW, 3 pha 380 V, cột áp tối đa 92 m, cuối đường đặc tính 138 m³/h ở 68 m, họng hút/xả DN80/DN65.

6. Câu hỏi thường gặp (FAQ)

Bơm trục ngang một tầng có dùng cấp nước lò hơi được không?

Được khi tổng cột áp (áp lò đổi ra mét cột nước + tổn thất + chênh cao) nằm trong đường đặc tính của model và nhiệt độ nước nằm trong giới hạn chất lỏng của model (báo nhiệt độ nước để kỹ thuật kiểm). Ví dụ trên web, Perotac CM50-250/22 có cột áp tối đa 89,5 m và CM65-250/37 có cột áp tối đa 92 m. Điểm làm việc nằm ngoài đường đặc tính của các model thì gọi kỹ thuật để kiểm riêng.

Nước nóng ảnh hưởng thế nào tới bơm?

Nước nóng làm áp suất tại cửa hút dễ tụt tới mức hóa hơi, gây xâm thực; đặt bể cấp cao hơn bơm và chọn phớt chịu nhiệt.

Lưu lượng bơm cấp tính thế nào?

Bằng lượng hơi sinh ra cộng phần xả đáy, theo số liệu của nhà sản xuất lò. Gọi 0966.958.320 để tính theo lò cụ thể.

Có cần bơm dự phòng cho lò hơi không?

Nên có, vì mất cấp nước làm gián đoạn vận hành lò; bố trí một máy chạy, một máy dự phòng cùng thông số.
