Bơm trục ngang công nghiệp đặt cạn trong phòng máy dùng động cơ cấp cách điện F (155 °C) và cấp bảo vệ IP55. Nhóm trục ngang CM trải 1,5–45 kW, lưu lượng 18–210 m³/h, cột áp 11,8–83 m. Phòng máy chiller và lò hơi nóng 40 °C nên phần dự phòng nhiệt của cấp F bị ăn mất một phần.
Điều kiện phòng máy và yêu cầu cách điện tương ứng
| Vị trí lắp bơm trục ngang | Nhiệt độ môi trường thường gặp | Cấp cách điện nên dùng | Cấp bảo vệ nên dùng |
|---|---|---|---|
| Phòng bơm nước lạnh chiller, thông gió tốt | 30–35 °C | Cấp F — 155 °C | IP55 |
| Phòng lò hơi, gần đường ống nước nóng | 40–45 °C | Cấp F chạy tải theo cấp B, hoặc cấp H — 180 °C | IP55 |
| Chân tháp giải nhiệt ngoài trời, có mái che | 32–38 °C, độ ẩm cao | Cấp F — 155 °C | IP55, đấu dây quay xuống |
| Tuyến nước tuần hoàn trong nhà xưởng sản xuất | 35–40 °C, nhiều bụi | Cấp F — 155 °C | IP55, vệ sinh quạt gió định kỳ |

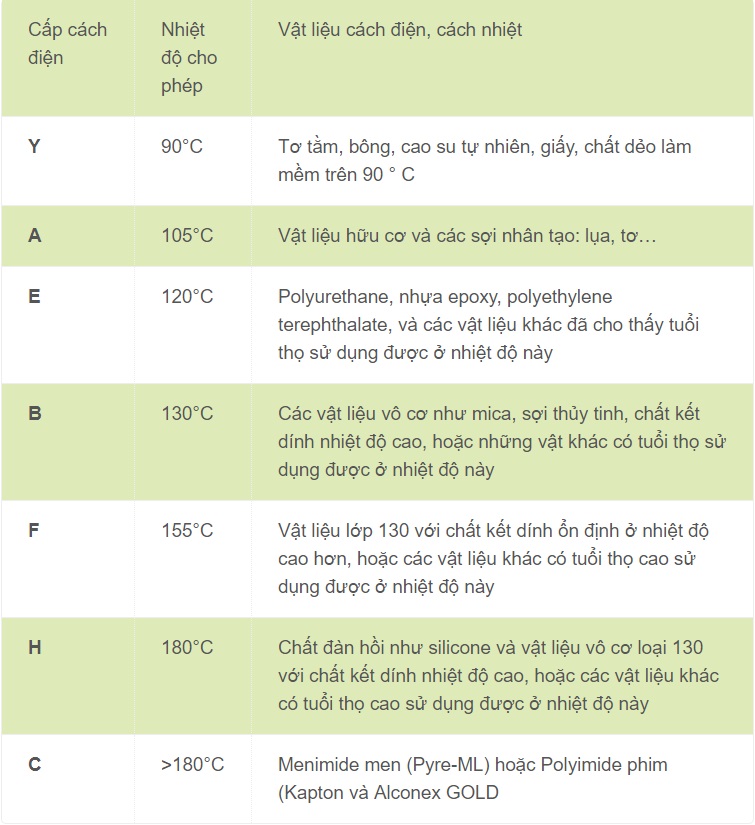

Cấp cách điện F nghĩa là động cơ bơm chịu được bao nhiêu độ?
Cấp F cho phép dây quấn đạt 155 °C liên tục, gồm nhiệt độ môi trường cộng độ tăng nhiệt của cuộn dây. Phòng máy 40 °C ăn mất 15 °C so với mốc tính toán 25 °C, phần dự phòng còn lại rất mỏng. Nhà máy chạy bơm trục ngang CM 22 kW liên tục 24/7 nên chọn động cơ cấp F nhưng khai thác ở mức tăng nhiệt của cấp B.
Vì sao bơm nước tuần hoàn chiller không cần IP68?
Động cơ bơm trục ngang đặt cạn trên bệ bê tông, không tiếp xúc với nước nên IP55 là đủ. IP55 chống bụi và tia nước phun từ mọi hướng, phù hợp với phòng máy có vệ sinh sàn. Yêu cầu IP68 cho máy đặt cạn chỉ làm đội giá mà không tăng độ an toàn.
Nước nóng trong đường ống lò hơi ảnh hưởng gì tới cách điện?
Nhiệt từ chất lỏng truyền qua thân bơm sang giá đỡ và ổ bi, làm nhiệt độ khoang động cơ tăng thêm vài độ. Bơm trục ngang inox 3M 1,5–22 kW cấp nước nóng cho lò hơi thường dùng phớt cơ khí chịu nhiệt và khớp nối trục dài để tách nhiệt. Chọn động cơ cấp H là cách xử lý khi nhiệt độ khoang máy vượt ngưỡng của cấp F.
Tháp giải nhiệt ngoài trời thì lắp động cơ thế nào cho bền?
Cụm bơm chân tháp giải nhiệt cần mái che, hộp đấu dây quay xuống dưới và lỗ thoát nước ngưng ở đáy vỏ động cơ. Hơi nước bốc lên từ tháp làm độ ẩm quanh máy thường xuyên trên 85%, hơi ẩm ngưng trong lòng động cơ khi máy dừng qua đêm. Sấy chống ẩm hoặc cho máy chạy luân phiên là cách giữ điện trở cách điện trên 5 MΩ.
Kiểm tra cách điện bơm trục ngang theo chu kỳ nào?
Đo điện trở cách điện mỗi 6 tháng với cụm bơm chạy liên tục, giá trị dưới 1 MΩ là phải quấn lại cuộn dây. Đo dòng làm việc ba pha và so lệch pha, lệch quá 10% cho thấy cuộn dây đã chớm hỏng. Vệ sinh cánh quạt làm mát và lưới che quạt là việc rẻ tiền nhưng giữ được nhiệt độ vỏ máy thấp hơn 5–8 °C.
Bơm trục ngang công nghiệp giá bao nhiêu một máy?
Bơm trục ngang CM 1,5–45 kW, lưu lượng 18–210 m³/h, cột áp 11,8–83 m có giá 5,64–108 triệu đồng. Bơm trục ngang inox 3M 1,5–22 kW, lưu lượng 20–138 m³/h, cột áp 7–59 m có giá 8,64–70,8 triệu đồng.
| Nhóm máy | Công suất | Lưu lượng | Cột áp | Giá tham khảo |
|---|---|---|---|---|
| Bơm trục ngang CM thân gang | 1,5–45 kW | 18–210 m³/h | 11,8–83 m | 5,64–108 triệu đồng |
| Bơm trục ngang inox 3M | 1,5–22 kW | 20–138 m³/h | 7–59 m | 8,64–70,8 triệu đồng |
| Bơm trục đứng inline IRG | 0,75–45 kW | 4–292 m³/h | 10–83 m | Liên hệ hotline |
Giá tham khảo, cập nhật 08/2026. Liên hệ hotline để nhận báo giá chính xác + chiết khấu số lượng. Giá chưa gồm VAT 10%.
Bốn thứ quyết định giá một cụm bơm trục ngang: công suất kW, chất liệu thân và cánh là gang hay inox 304, xuất xứ và thương hiệu Redpump — Perotac — Aquaris, và phụ kiện đi kèm gồm tủ điện, khớp nối mềm, mặt bích và bệ máy.
Đặt bơm trục ngang tại Trung Kiên có chứng từ và bảo hành ra sao?
Công ty Trung Kiên xuất hóa đơn VAT và cung cấp CO CQ theo lô hàng nhập khẩu cho từng đợt giao. Kho Hà Nội và kho TP.HCM giữ sẵn dải 1,5–22 kW, đơn chốt trong ngày giao trong ngày. Công ty Trung Kiên bảo hành 1 năm với hàng Đài Loan Perotac và hàng Trung Quốc Redpump, 2 năm với hàng Ý Aquaris.
Công ty Trung Kiên cung cấp bơm cho các nhà thầu cơ điện và đơn vị thi công lớn tại Việt Nam, gồm bơm nước tuần hoàn cho nhà máy và bơm nước thải cho khu đô thị. Với công trình lắp nhiều máy cùng lúc, công ty cử kỹ thuật xuống công trường lắp đặt và căn tâm trục cùng đội thi công.
Kỹ thuật nhà máy hay hỏi gì về cách điện bơm trục ngang?
Bơm chạy qua biến tần có ảnh hưởng tới cách điện không?
Xung điện áp từ biến tần gây ứng suất lên men dây quấn, nhất là khi dây cáp dài trên 30 m. Lắp cuộn kháng đầu ra hoặc chọn động cơ có cách điện tăng cường là cách xử lý thông dụng.
Động cơ nóng tới mức nào là bất thường?
Vỏ động cơ cấp F nóng tới mức chạm tay không giữ được quá 3 giây vẫn nằm trong vùng làm việc. Cần đo dòng và nhiệt độ ổ bi trước khi kết luận máy quá tải.
Bơm dự phòng ít chạy có bị giảm cách điện không?
Máy đứng lâu trong phòng ẩm bị ngưng ẩm trong cuộn dây và điện trở cách điện tụt. Chạy luân phiên mỗi tuần 15–30 phút giữ được máy khô.
Có nên chọn cấp H cho toàn bộ phòng bơm không?
Cấp H chỉ cần cho vị trí nhiệt độ môi trường vượt 40 °C hoặc tải nặng liên tục. Các vị trí còn lại dùng cấp F là hợp lý về chi phí.
IP55 có chịu được rửa sàn bằng vòi áp lực không?
IP55 chịu tia nước áp lực thấp, không chịu được vòi áp lực cao xịt thẳng vào hộp đấu dây. Cần che chắn hộp đấu dây khi vệ sinh phòng máy.
Cần chọn cụm bơm cho phòng máy thì gửi gì?
Gửi 2 số — lưu lượng cần (m³/h) và cột áp cần (m) — kèm nhiệt độ chất lỏng qua Zalo 0966958320, kỹ sư chọn model và báo giá trong ít phút. Có hóa đơn VAT và CO CQ.
