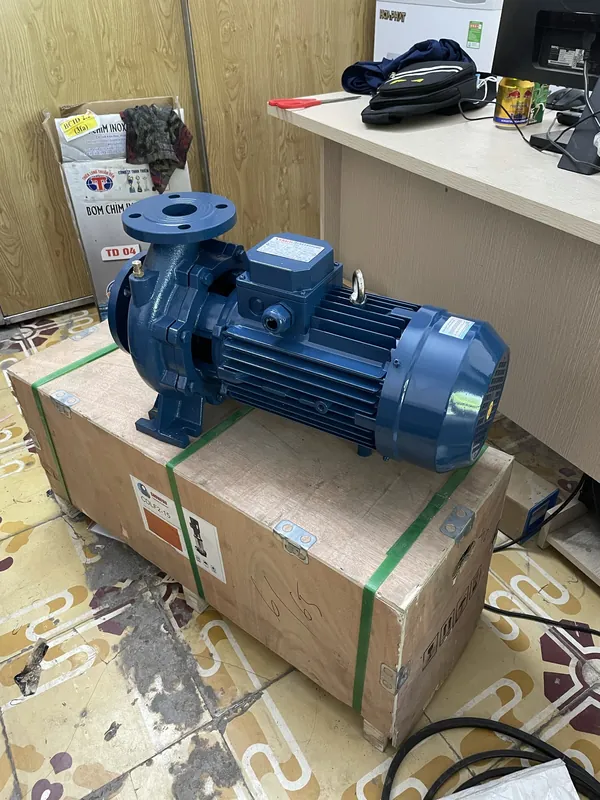

Với hệ điều hòa trung tâm và làm lạnh công nghiệp, bơm trục ngang cho hệ lạnh chiller đảm nhận việc tuần hoàn nước lạnh (chilled water) và nước giải nhiệt cho chiller. Chọn đúng bơm ly tâm trục ngang giúp giữ lưu lượng ổn định 18–210 m³/h, cột áp 11–83m, tránh xâm thực và tiết kiệm điện cho hệ chạy quanh năm. Bài viết phân tích vòng nước lạnh, vòng giải nhiệt và cách chọn bơm cho từng vòng.
Mục lục
- 1. Hai vòng nước trong hệ chiller
- 2. Tính lưu lượng và cột áp
- 3. Chọn bơm và biến tần
- 4. Vận hành và tiết kiệm điện
- 5. Giá tham khảo bơm trục ngang
- 6. Câu hỏi thường gặp
- 7. Liên hệ
1. Hai vòng nước trong hệ chiller
Hệ lạnh chiller giải nhiệt nước có hai vòng độc lập. Vòng nước lạnh (chilled water) đưa nước 7°C từ chiller tới các FCU/AHU rồi quay về ~12°C. Vòng nước giải nhiệt (condenser water) đưa nước từ bình ngưng lên tháp giải nhiệt. Mỗi vòng cần một cụm bơm riêng, thường dùng bơm trục ngang đầu gang split case hoặc end-suction vì hiệu suất cao và bảo trì thuận tiện.
Vòng nước lạnh thường là hệ kín, ít cáu cặn hơn; vòng giải nhiệt là hệ hở, dễ bám khoáng nên vật liệu và chế độ bảo trì khác nhau.
2. Tính lưu lượng và cột áp
Lưu lượng theo công suất lạnh: với ΔT 5°C, mỗi 1 RT (~3,5kW) cần khoảng 0,6 m³/h nước lạnh; vòng giải nhiệt cần nhiều hơn ~25% vì phải thải cả nhiệt máy nén. Ví dụ chiller 100RT cần vòng lạnh ~60 m³/h.
Cột áp tính theo cột áp = tổn thất hút + tổn thất đẩy + 25% dự phòng, cộng tổn thất qua chiller, coil và van cân bằng. Vòng kín thường cần cột áp 20–45m; vòng hở thấp hơn. Bắt buộc kiểm tra NPSHa > NPSHr + 0,5m tại điểm hút để tránh xâm thực, nhất là khi nước lạnh gần điểm bay hơi.
3. Chọn bơm và biến tần
Chọn điểm làm việc gần BEP, động cơ 3 pha 380V. Vòng nước lạnh hệ kín có thể dùng bơm gang trục inox; vòng giải nhiệt nên bơm gang phủ epoxy hoặc inox nếu nước xử lý mạnh. Với tải thay đổi theo giờ, kết hợp biến tần (VFD) để điều chỉnh tốc độ theo nhu cầu, giảm điện đáng kể do công suất tỉ lệ lập phương với tốc độ.
Trong hệ lớn nên ghép nhiều bơm song song có biến tần để chạy linh hoạt và có dự phòng.
4. Vận hành và tiết kiệm điện
Duy trì van cân bằng đúng thiết kế để tránh bơm chạy lệch điểm. Theo dõi chênh áp đầu–cuối vòng để điều khiển biến tần. Với vòng giải nhiệt, châm hóa chất chống cáu và vệ sinh tháp để giữ trao đổi nhiệt. Kiểm tra định kỳ vòng bi, phớt cơ khí và độ rung.
Ghép biến tần với cảm biến chênh áp giúp bơm chỉ cấp đủ lưu lượng cần, tiết kiệm 20–40% điện so với chạy full tốc độ liên tục.
Trong thực tế vận hành, nên bố trí cảm biến chênh áp ở nhánh xa nhất của vòng nước lạnh để điều khiển biến tần theo nhu cầu thật, tránh chạy dư gây lãng phí điện. Với hệ nhiều chiller, mỗi máy nên có bơm sơ cấp riêng và một dàn bơm thứ cấp chung có biến tần để phân phối nước tới các FCU/AHU. Cách bố trí sơ cấp–thứ cấp (primary–secondary) này giúp mỗi vòng chạy ổn định ở điểm thiết kế, giảm sốc thủy lực khi đóng mở tải. Đừng quên bình giãn nở và van xả khí cho vòng kín, vì khí lọt vào làm bơm e khí, giảm trao đổi nhiệt và gây ăn mòn đường ống theo thời gian.
5. Giá tham khảo bơm trục ngang
Giá bơm ly tâm trục ngang tùy công suất & thương hiệu (lưu lượng, cột áp, vật liệu gang hay inox, động cơ 3 pha 380V…). Vui lòng xem bảng giá bên dưới hoặc gọi hotline 0966.958.320 để nhận báo giá chính xác theo model.
| Dòng / Công suất | Lưu lượng | Cột áp | Giá tham khảo |
|---|---|---|---|
| 1,5–2,2kW | 18–24 m³/h | 15–16 m | 5.640.000 – 11.880.000đ |
| 3–4kW | 27–72 m³/h | 12–30 m | 6.840.000 – 13.500.000đ |
| 5,5–7,5kW | 24–108 m³/h | 14–59 m | 11.400.000 – 26.640.000đ |
| ≥11kW (công nghiệp) | 24–210 m³/h | 16–83 m | 16.800.000 – 108.000.000đ |
| Thân inox 3M 1,5–7,5kW | 20–132 m³/h | 8–51 m | 8.640.000 – 34.680.000đ |
6. Câu hỏi thường gặp (FAQ)
Hệ chiller cần mấy cụm bơm trục ngang?
Tối thiểu hai cụm: một cho vòng nước lạnh và một cho vòng giải nhiệt, mỗi cụm nên có bơm dự phòng.
Có nên dùng biến tần cho bơm chiller không?
Nên, vì tải lạnh thay đổi theo giờ; biến tần giúp tiết kiệm 20–40% điện và chạy êm hơn.
Bơm vòng nước lạnh có bị xâm thực không?
Có thể, nếu NPSHa không đủ. Cần đảm bảo NPSHa > NPSHr + 0,5m và bố trí bể/áp giãn nở hợp lý.
Chọn công suất bơm theo RT như thế nào?
Ước lượng ~0,6 m³/h mỗi RT cho vòng lạnh, vòng giải nhiệt nhiều hơn ~25%. Gọi 0966.958.320 để tính chi tiết.
Giá bơm cho hệ chiller bao nhiêu?
Giá tùy công suất và thương hiệu; liên hệ hotline 0966.958.320 để nhận báo giá theo model.
7. Liên hệ mua bơm trục ngang chính hãng
Công ty TNHH Thương mại và Công nghiệp Trung Kiên chuyên cung cấp bơm ly tâm trục ngang công nghiệp chính hãng, tư vấn chọn model theo đúng điểm làm việc và lắp đặt trọn gói.
- Hotline: 0966.958.320 (tư vấn kỹ thuật, báo giá nhanh)
- VP Hà Nội: Số 5, Ngõ 196, Đường Thạch Bàn, Long Biên
- VP HCM: 484/5 KP62, An Phú Đông, Quận 12
- 2 kho hàng lớn, giao hàng toàn quốc, hỗ trợ lắp đặt và bảo hành.
Gọi ngay 0966.958.320 để được kỹ sư tư vấn chọn bơm trục ngang phù hợp nhất với hệ thống của bạn.
