Người mua thường tìm tới HanJin S531 sau khi đã cháy một động cơ. Đây là tủ điều khiển và giám sát, đứng giữa nguồn điện và máy bơm để cắt điện kịp lúc.
Thay vì liệt kê tính năng, phần dưới đi theo dòng công việc thực tế: chuẩn bị, đấu nối, chạy thử, cài bảo vệ, bàn giao và xử lý sự cố.
Tất cả thông tin dưới đây nằm trong bảng chức năng và tài liệu hướng dẫn kèm theo tủ.
Tủ cắt điện trong những trường hợp nào
Từ lúc này trở đi, tủ theo dõi liên tục bốn nhóm điều kiện dưới đây:
- Dòng điện quá cao hoặc quá thấp — QUÁ A báo bơm đang gặp cản trở hay quá tải; THẤP A báo bơm đang quay mà không có nước để đẩy. Hai hiện tượng ngược nhau nhưng cùng dẫn tới hỏng.
- Điện áp ra ngoài dải — tủ cắt khi nguồn tụt dưới 340V hoặc vọt trên 435V. Hai mốc này lấy đúng từ tài liệu của tủ.
- Thiếu pha nguồn — với động cơ ba pha, mất một pha là kiểu hỏng nhanh nhất: hai pha còn lại gánh toàn bộ tải và cuộn dây cháy trong vài phút. Tủ cắt trước khi điều đó kịp xảy ra.
- Trạng thái nước ở bể — báo cạn và báo đầy, để bơm không hút khan và bể nhận không tràn.
Tài liệu còn ghi thêm tín hiệu KẸT cho tình huống bơm kẹt.
Khởi đầu từ nhãn bơm, không từ ống nước
Trước khi nói tới bất cứ thứ gì khác, phải biết bơm dùng điện gì và bao nhiêu kW. Bảng của tủ chia phạm vi sử dụng như sau:
- Động cơ chạy điện một pha.
- Động cơ ba pha, công suất 0,75 đến 4 kW.
- Động cơ ba pha, công suất 5,5 đến 7,5 kW.
- Động cơ ba pha, công suất 7,5 đến 15 kW.
Nấc phải khớp với nhãn. Chọn dư một nấc nghe có vẻ an toàn nhưng thực chất làm ngưỡng cắt trở nên vô nghĩa.
Ở các mức giáp ranh, hai động cơ cùng kW có thể có dòng định mức khác nhau. Khi đó lấy dòng làm chuẩn, không lấy kW.
Đưa tủ vào vị trí và nối dây

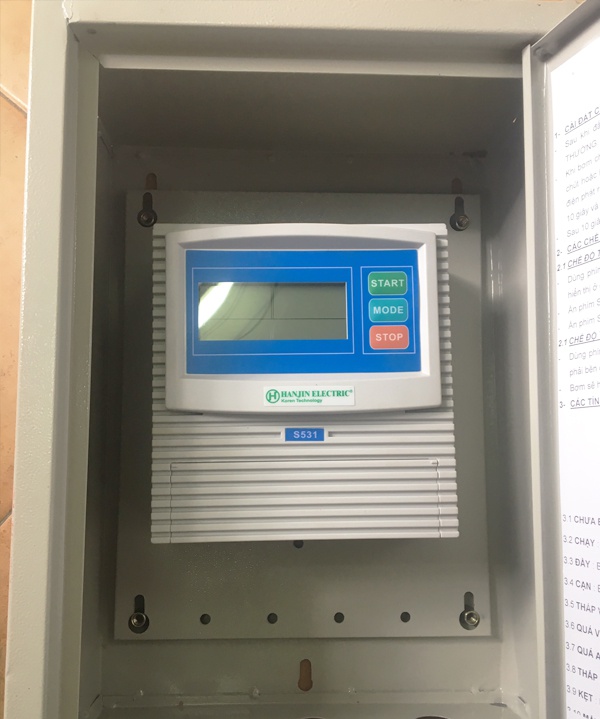

Chỗ đặt tủ phải khô, thoáng, không bị nước bắn và nhìn thấy được từ vị trí đứng bình thường. Tủ treo cao quá đầu hoặc khuất sau ống là tủ mà không ai đọc.
- Đưa phao bể trên về chân 4, 5, 6.
- Cấp nguồn vào tủ đúng loại điện của bơm — một pha hay ba pha theo bảng.
- Đưa phao bể dưới về chân 1, 2, 3.
- Kiểm tra lại toàn bộ đầu cốt một lượt trước khi đóng aptomat.
- Nối tiếp địa cho vỏ tủ và vỏ động cơ.
- Nối đầu ra của tủ xuống động cơ, siết chặt đầu cốt. Mối nối lỏng vừa phát nhiệt vừa làm số đo dòng sai.
Nhớ kỹ: 1, 2, 3 thông mạch = bể dưới đầy; 4, 5, 6 thông mạch = bể trên đầy. Sai bộ chân thì logic đảo ngược.
Có thể chỉ lắp phao một bể, hoặc lắp cả hai. Lắp đủ hai bể thì tủ vừa chặn được việc bơm chạy cạn, vừa chặn được tràn bể nhận.
Bước 3 — Chạy thử ở chế độ THƯỜNG
Phím MODE là công tắc chuyển giữa hai chế độ vận hành; màn hình xác nhận ở góc dưới bên phải.
THƯỜNG — chạy tay
THƯỜNG nghĩa là chạy theo nút bấm — START và STOP. Không thể cài ngưỡng bảo vệ ở chế độ khác.
Chế độ TỰ ĐỘNG
TỰ ĐỘNG là chế độ chạy hằng ngày: tủ tự quyết định lúc chạy lúc dừng dựa trên phao, không cần ai đứng trực.
Đọc dòng khi bơm đang chạy thật. Dòng vượt định mức là tín hiệu dừng lại, không phải tín hiệu để cài ngưỡng cao hơn.
Cài bảo vệ cho bơm
Tủ học ngưỡng từ chính bơm của bạn. Không có bảng số nào để nhập; chỉ có thao tác giữ phím.
- Chuyển MODE về chế độ THƯỜNG.
- Ấn START cho bơm chạy.
- Đọc đồng hồ A, xác nhận dòng bằng hoặc thấp hơn chút ít so với định mức.
- Ấn giữ phím START tới khi tủ kêu “TIT” rồi thả tay.
- Tủ ghi nhớ thông số và đếm ngược 10 giây.
- Hết 10 giây, dòng chữ CHƯA B.VỆ biến mất — bơm đã nằm dưới sự bảo vệ của tủ.
Ngưỡng đã học là của riêng chiếc bơm đó. Thay bơm thì phải xoá và học lại.
Cách xoá: về chế độ THƯỜNG, ấn STOP cho bơm dừng, rồi ấn giữ STOP tới khi nghe “TIT”. Chữ CHƯA B.VỆ hiện lên là xong, sau đó cài lại từ đầu.
Vị trí của tủ trong dây chuyền điện
Tủ chen vào giữa aptomat tổng và động cơ. Mọi dòng điện cấp cho bơm đều đi qua nó, nhờ vậy nó đo được dòng thật và cắt được nguồn khi cần.
Màn hình hiển thị tiếng Việt, và tủ cho phép điều khiển qua điện thoại thông minh — nghĩa là trạng thái bơm đọc được từ xa, không phải chạy xuống hầm bơm mới biết.
Ý nghĩa từng tín hiệu
Toàn bộ thông tin tủ đưa ra nằm gọn trong mấy dòng chữ dưới đây:
- CHƯA B.VỆ — chưa cài đặt chế độ bảo vệ. Bơm vẫn chạy được nhưng đang không có ai canh.
- QUÁ A — dòng điện vượt ngưỡng đã ghi nhớ, tức bơm đang quá tải hoặc bị cản.
- THẤP A — dòng tụt dưới ngưỡng, dấu hiệu bơm quay mà không có nước.
- THẤP V — điện áp nguồn xuống dưới 340V.
- QUÁ V — điện áp nguồn vượt 435V.
- MẤT PHA — thiếu một pha trên nguồn ba pha.
- KẸT — bơm bị kẹt.
- THƯỜNG hoặc TỰ ĐỘNG ở góc phải bên dưới — chế độ đang chạy.
Nguyên tắc chung khi thấy bất kỳ cảnh báo nào: dừng, đọc, tìm nguyên nhân. Reset liên tục để bơm chạy tiếp là cách phá hỏng thiết bị nhanh nhất.
Chuyển sang chạy hằng ngày
Sau khi bảo vệ đã có hiệu lực, đưa tủ về TỰ ĐỘNG. Nên thử ít nhất một chu kỳ đầy–cạn trọn vẹn trước khi bàn giao.
Nội dung bàn giao tối thiểu gồm: ý nghĩa phím MODE, ý nghĩa cảnh báo CHƯA B.VỆ, và đầu mối liên hệ khi có sự cố.
Bảng điều khiển gồm những phím nào
Toàn bộ thao tác nằm ở mấy phím sau:
- MODE — chuyển qua lại giữa chế độ THƯỜNG và chế độ TỰ ĐỘNG.
- START — cho bơm chạy ở chế độ THƯỜNG; ấn giữ để tủ ghi nhớ ngưỡng bảo vệ.
- STOP — dừng bơm ở chế độ THƯỜNG; ấn giữ để xoá ngưỡng bảo vệ đã ghi.
- Đồng hồ A — hiển thị dòng điện bơm đang kéo, là căn cứ để cài ngưỡng.

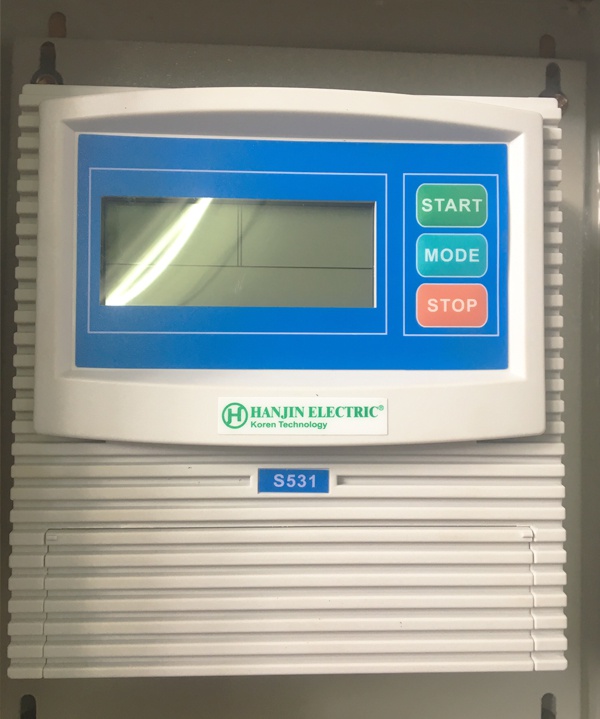

- Màn hình — hiển thị tiếng Việt, đưa ra tín hiệu và cho biết chế độ đang chạy.
Hai phím START và STOP mang hai nghĩa tuỳ cách bấm: bấm nhanh là điều khiển bơm, ấn giữ là thao tác với bộ nhớ ngưỡng. Đây là chi tiết dễ quên nhất.
Bên cạnh các phím trên mặt tủ, việc điều khiển còn thực hiện được thông qua smartphone.
Khi màn hình báo lỗi
Dưới đây là các tình huống lặp lại nhiều nhất ngoài hiện trường:
- KẸT — bơm kẹt cơ khí; xử lý phần cơ xong mới cho chạy lại.
- QUÁ A — bơm bị cản hoặc đang làm việc ngoài dải. Soát phần cơ và tuyến ống.
- Màn hình treo ở CHƯA B.VỆ — chưa cài bảo vệ, hoặc giữ START chưa đủ lâu để nghe “TIT”.
- Thay bơm xong, tủ kêu lỗi không dứt — ngưỡng của bơm cũ còn nguyên. Xoá rồi cài lại.
- MẤT PHA — thiếu một pha. Soát aptomat, cầu chì, mối nối trên tuyến cấp.
- THẤP A — bơm quay mà thiếu nước. Soát nguồn hút và mức nước bể dưới.
