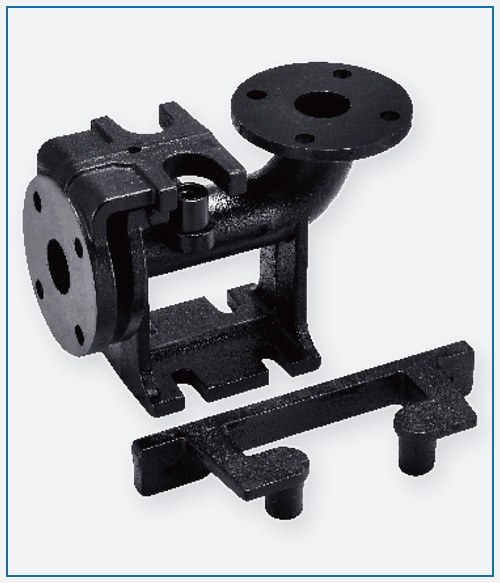

Khớp nối nhanh bơm chìm DN100 là bộ đế khớp nối tự động (auto-coupling) PEROTAC cho bơm chìm có họng xả DN100. Đế cố định dưới đáy hố, bơm trượt xuống theo ống dẫn hướng và tự khớp vào đế, nên nâng bơm lên sửa chữa mà không cần xuống hố tháo bích.
Nguyên lý đế khớp nối tự động
- Đế DN100 cố định dưới đáy hố, nối với ống xả.
- Bơm gắn bộ gá, treo bằng xích.
- Thả bơm theo ống dẫn hướng 1½” / Ø48,3×3,5, bộ gá tự vào đúng vị trí trên đế.
- Kéo bơm lên khi bảo trì, không phải xuống hố, không tháo bích.
Kích thước lắp đặt DN100
Các kích thước dưới đây dùng để bố trí hố bơm, khoảng cách đế tới thành hố và cao độ ống xả.
| T1 / T2 / T3 / T4 | 365 / 306 / 169 / 27,5 mm |
| T5 / T6 / T7 / T8 | 55 / 293 / 258 / 115 mm |
| K1 / K2 | 261 / 176 mm |
| S | 101 mm |
| h1 / h2 | 232 / 350 mm |
Ký hiệu kích thước theo bản vẽ lắp đặt trong catalogue PEROTAC Auto-Coupling.
Lắp đặt theo 4 bước
- Định vị đế, khoan và bắt bulông móng 4-M38 / 4-M42.
- Nối đế với ống xả, lắp 2 ống dẫn hướng 1½” / Ø48,3×3,5.
- Cố định đầu trên ống dẫn hướng bằng giá đỡ (2-M13).
- Bắt bộ gá vào bích bơm, thả bơm theo ống dẫn hướng và chạy thử.
Chọn đúng cỡ khớp nối
- Cỡ họng xả bơm: bơm xả DN100 thì dùng khớp nối DN100.
- Kiểu bích: bích 6 kg vòng tâm lỗ 170 mm, bích 10 kg vòng tâm lỗ 180 mm, 4-Ø18 lỗ.
- Ống dẫn hướng: 1½” / Ø48,3×3,5.
Xem các bơm chìm phù hợp tại bơm chìm nước thải.
Lợi ích khi dùng khớp nối nhanh
- Không cần người xuống hố nước thải để tháo lắp bơm.
- Đường ống xả và van giữ nguyên khi thay bơm.
- Rút ngắn thời gian dừng hệ thống khi sửa chữa.
Lỗi hay gặp
- Chọn sai kiểu bích: lỗ bích lệch, không bắt được bộ gá; kiểm tra bích 6 kg (170 mm) hay 10 kg (180 mm).
- Ống dẫn hướng cong hoặc lệch: bơm kẹt giữa đường, không vào khớp.
- Đế không phẳng: mối nối không kín, rò nước quanh khớp.
Các cỡ khớp nối nhanh PEROTAC
| Model | Cỡ nối | Ống dẫn hướng | Khối lượng |
|---|---|---|---|
| DN50 | Ø50/G2″ | 1″ | 17 kg |
| DN65 | Ø65/G2½” | 1″ | 24 kg |
| DN80 | Ø80/G3″ | 1½” | 31 kg |
| DN100 | Ø100/G4″ | 1½” | 45 kg |
| DN150 | Ø150/G6″ | 1½” | 96 kg |
| DN200 | Ø200/G8″ | 1½” | 132 kg |
| DN250 | Ø250/G10″ | 1½” | 179 kg |
| DN300 | Ø300/G12″ | 2″ | 230 kg |
Khối lượng tịnh theo catalogue; DN150 có bản PN6 96 kg và PN10 95 kg.
Câu hỏi thường gặp
Dùng ống dẫn hướng cỡ nào?
1½” / Ø48,3×3,5.
Bích theo tiêu chuẩn gì?
ISO 7005-92; có kích thước cho bích 6 kg và 10 kg.
Khối lượng bao nhiêu?
Khoảng 45 kg tịnh theo catalogue.
